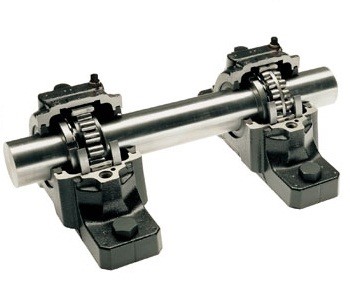

Cụm gối đỡ 2 nửa tải nặng SNL của hãng SKF

Gối đỡ kết hợp với Vòng bi SKF tương ứng tạo thành một cụm vòng bi có tính kinh tế và đáp ứng yêu cầu đễ dàng thay thế bảo trì. Là nhà cung cấp vòng bi hàng đầu, SKF còn sản xuất dãy sản phẩm gối đỡ đa dạng về thiết kế cũng như kích thước dựa vào kinh nghiệm có được trong trong hầu hết các ngành công nghiệp. Bên cạnh những tính năng thông thường của một gối đỡ tiêu chuẩn, gối đỡ của SKF còn có những tính năng nổi bật sau đây:

• Đa dạng về thiết kế và kích thước

• Thiết kế tối ưu và chất lượng cao

• Cung cấp rộng rãi trên khắp thế giới

Gối đỡ SNL sêri 2, 3, 5 và 6 là những lọai gối đỡ thông dụng nhất có thông số kỹ thuật chi tiết được nêu trong tài liệu này. Những gối đỡ này còn có những ưu điểm sau:

• Cung cấp ổn định lâu dài

• Không yêu cầu số lượng tối thiểu

• Đặt hàng và dự trữ dễ dàng

SKF cũng có thể sản xuất các lọai gối đỡ đặc chủng cho những ứng dụng đặc biệt như:

• băng tải và tang trống

• băng chuyền và chuyển hướng bằng con lăn

• sản xuất ống và lò xoay

• thiết bị ngành giấy

• động cơ gió

• cơ cấu bánh răng hở

• thiết bị điện lớn

• kết cấu vòng bi cho trục bánh lái vòng bi cho trục chính tàu thủy

LƯU Ý KHI LẮP ĐẶT CỤM GỐI ĐỠ SNL TRÊN CÙNG 1 TRỤC:

Bản vẽ của 1 cụm quạt cơ bản về thiết kế lắp đặt “Định vị” – “Không định vị”





Thông thường, trong mọi kết cấu có trục dài, do giãn nở nhiệt, các kết cấu sử dụng 2 bạc đạn (hoặc 2 cụm bạc đạn) ở hai đầu trục luôn được thiết kế theo kiểu:

• 1 bên Định vị (located – non expansion): Bạc đạn gắn cố định, không cho phép dịch chuyển đối với thân ổ
• 1 bên Không định vị (non located – expansion): Bạc đạn trượt vòng ngoài/vòng trong trong thân ổ nhờ mối lắp trung gian hoặc sử dụng bạc đạn có khả năng trượt dọc trục như NU hoặc CARB

Trong đó bên Định vị được áp dụng cho:

• Hệ truyền động không được phép giãn nở
• Pully không được dịch chuyển dọc trục vì có thể gây mis-alignment cho belt, dẫn tới hỏng belt.
• Quạt không được dịch chuyển dọc trục vì có thể chạm vào lồng quạt làm hỏng quạt

Bên Không định vị được áp dụng cho:

• Hệ truyền động được phép giãn nở
• Pully có thể dịch chuyển dọc trục
• Quạt được cho phép dịch chuyển dọc trục

Việc xác định bên nào là không định vị rất quan trọng vì liên quan tới toàn bộ bộ cụm kết cấu và tuổi thọ của bạc đạn, do đó nếu không để ý đến điều này sẽ làm cho bạc đạn hư hỏng rất nhanh mà không hiểu lý do tại sao.

Gối đỡ hai nửa SNL 520-617 với đường kính trục trục 90mm, sử dụng bạc đạn lỗ côn và có gắn ống lót côn để dễ dàng  thao tác lắp đặc bạc đạn.

Cụm gối bao gồm các chi tiết chính sau:

+ Mã gối đỡ:  SNL 520-617

+ Mã Bạc đạn sử dụng 1 trong các loại lỗ côn sau: 22220 EK, 1220 EK, 2220 EK, 23220 EK

+ Ống lót côn H 320 (ứng với bạc đạn lỗ côn 22220 EK)

+ Phớt 2 nửa TSN 520 L, TSN 520 A, TSN 520 S và TSN 520 ND

+ Phe chặn định vị: 2x FRB 18/180, 2x FRB 12/180, 2x FRB 4.85/180 ứng với từng loại bạc đạn khác nhau.

Ngoài ra còn có Nắp che đầu trục (End cover) với mã hàng ASNH 520-617 dùng để che chắn trục nhô ra khỏi gối đỡ.
