Gối 2 nửa SNL 520-617 hãng SKF
Ngày 31/07/2023
Bình luận (0)
Gối đỡ 2 nửa của SKF có thể sử dụng các loại Bạc đạn nhào cà na hoặc Bạc đạn nhào tròn 2 dãy
- Ưu điểm: dễ sửa chữa, chịu tải trọng lớn.
- Khả năng chịu tải: Hướng kính lớn, dọc trục lớn.
- Khả năng tự lựa: tùy theo độ tự lựa của chủng loại bạc đạn có thể lên tới 4°.
- Ứng dụng: Phù hợp với với thiết kế đơn giản gối đỡ 2 nửa sử dụng phổ biến trong rất nhiều ứng dụng như trục truyền động, hộp số, quạt, động cơ, băng tải...

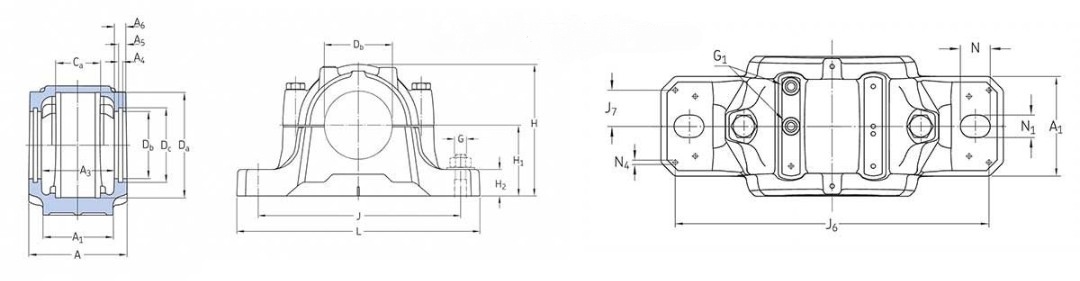

Thông số gối đỡ 2 nửa SKF SNL 520-617
|
VỊ TRÍ LẮP Ổ LĂN |
||
|
Da |
180 mm |
Đường kính của chỗ lắp ổ lăn |
|
Ca |
70 mm |
Chiều rộng của đế ổ bi |
|
H1 |
112 mm |
Chiều cao tâm chỗ lắp ổ lăn |
|
KÍCH THƯỚC BÊN NGOÀI |
||
|
Db |
137.5 mm |
Đường kính lỗ |
|
A |
160 mm |
Chiều rộng tổng thể |
|
A1 |
110 mm |
Chiều rộng chân đế |
|
G1 |
1/8-27 NPSF |
Ren của lỗ thoát mỡ |
|
H |
218 mm |
Chiều cao tổng thể |
|
H2 |
40 mm |
Chiều cao chân đế |
|
L |
380 mm |
Chiều dài tổng thể |
|
J |
320 mm |
Khoảng cách giữa các bu lông đế |
|
N |
32 mm |
Chiều dài lỗ bu lông đế |
|
N1 |
26 mm |
Chiều rộng lỗ bu lông đế |
|
RÃNH PHỚT |
||
|
A3 |
131 mm |
Chiều rộng trong giữa các rãnh phớt |
|
A4 |
6 mm |
Chiều rộng rãnh phớt |
|
A5 |
10 mm |
Khoảng cách đến mặt sau rãnh phớt |
|
A6 |
14 mm |
Chiều rộng tại đường kính lỗ |
|
Dc |
147.5 mm |
Đường kính rãnh phớt |
|
CHỐT ĐỊNH VỊ |
||
|
J6 |
348 mm |
Khoảng cách giữa các chốt định vị |
|
J7 |
39 mm |
Độ lệch dọc trục của chốt định vị |
|
N4 |
max.8 mm |
Đường kính của các chốt định vị |
