Kí hiệu trên các loại gối đỡ vòng bi SKF, Timken, FAG, NSK, ASAHI nói lên điều gì?

Trên thị trường hiện nay có rất nhiều loại gối đỡ vòng bi, mỗi loại đều có tên gọi và các mẫu mã khác nhau. Một số hãng thì gọi là con lăn hoặc ổ lăn nhưng cơ chế hoạt động cũng như mục đích chung của nó vẫn là gối đỡ vòng bi. Trong bài viết này, chúng tôi sẽ giới thiệu cho các bạn các loại gối đỡ vòng bi đang phổ biến hiện nay cũng như kí hiệu riêng của từng loại.

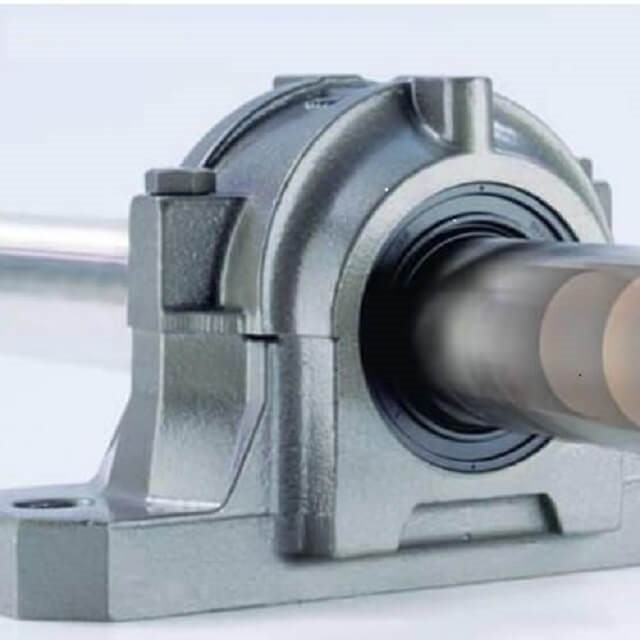

Gối đỡ vòng bi là gì?

Gối đỡ vòng bi chính là một dạng bi cầu tương tự như bi đầu 6 nhưng nó lại được ôm bởi một gối đỡ có nhiều hình hình dạng khác nhau như: vuông, tròn, hột xoàn, omega…. Mỗi ứng dụng của nó sẽ có một hình dạng phù hợp. Đây còn là một dạng bi cầu, ở bên ngoài được bao bọc bởi một lớp vỏ hợp kim gang. Lớp vỏ này có khả năng chịu được các lực mạnh nên có độ bền cao và rất khó nứt nếu có va đập mạnh.

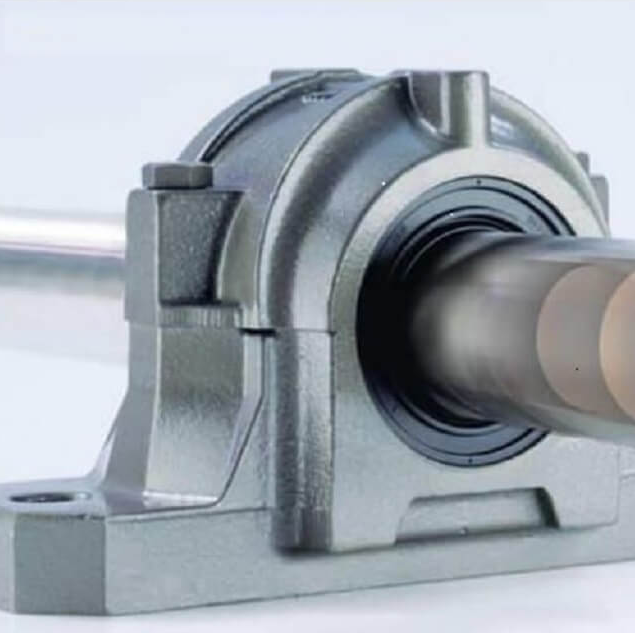

Gối đỡ bạc đạn

Đặc điểm chung của gối đỡ bạc đạn

Các loại gối đỡ bạc đạn đều có những đặc điểm chung như sau:

• Có khả năng chịu được tác động lực mạnh, chịu tải cao. Nó thích nghi được trong nhiều điều kiện môi trường làm việc, nhất là những môi trường có nhiệt độ cao.
• Các loại gối đỡ bạc đạn đều có khả năng tự lựa và có nắp chắn. Chúng cho phép người dùng có thể hoán đổi các cụm gối đỡ của các hãng khác.
• Gối đỡ bạc đạn có cấu tạo rất đơn giản, chúng ta có thể tháo lắp, bảo dưỡng và vệ sinh một cách dễ dàng.
• Nó có một chốt giữ không quay nằm ở phía vành ngoài. Gối đỡ bạc đạn cũng thích hợp sử dụng với các vòng đai khác thường và có chân giữ định vị lắp ráp.
• Các loại gối đỡ vòng bi thì đa dạng về chủng loại, có độ tin cậy cao và đáp ứng được các nhu cầu ứng dụng.

Các loại gối đỡ bạc đạn được sử dụng phổ biến

Các loại gối đỡ vòng bi phổ biến hiện nay là:

• Gối đỡ bạc đạn UCP: dạng gối đỡ này có dạng Omega nên nó còn có tên gọi khác là gối đỡ Omega, mặt bích của nó hình chữ nhật và hai điểm cố định mặt bích nằm ở hai bên tai của UC.
• Gối đỡ bạc đạn UKP: Loại này có mặt bích hình vuông, phần UC của gối đỡ nằm theo hướng của mặt bích.
• Gối đỡ bạc đạn UCT: Loại gối đỡ này cũng có hình vuông và phần UC nằm theo hướng của mặt bích.
• Gối đỡ bạc đạn UCFC: Loại gối đỡ này có mặt bích hình tròn, UC nằm ở hướng mặt bích cố định trên vị trí.
• Gối đỡ bạc đạn UCFL: Loại gối đỡ này có mặt bích gần giống với hình thoi. Nó được cố định bởi điểm đầu và điểm cuối của mặt bích, UC cùng nằm theo hướng mà mặt bích cố định.

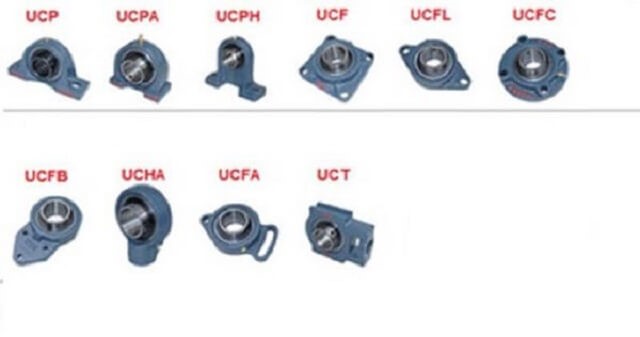

• Những loại gối đỡ bạc đạn phổ biến

  Các hãng sản xuất gối đỡ nổi tiếng

  Trên thị trường Việt Nam hiện đang phổ biến các loại gối đỡ vòng bi đến từ các thương hiệu nổi tiếng trên thế giới như: hãng gối đỡ vòng bi của Nhật Bản gồm: NSK, NTN, Koyo, Asahi, Nachi…và các hãng khác đến từ châu Âu như: FAG, SKF và cả hãng sản xuất gối đỡ vòng bi đến từ Mỹ là TIMKEN.

  Kí hiệu của các hãng gối đỡ vòng bi

  Mỗi hãng sản xuất gối đỡ vòng bi đều có những quy định và ký hiệu riêng cho sản phẩm của mình. Ký hiệu của các hãng gối đỡ vòng bi là SKF, Timken, FAG, ASAHI, NSK…

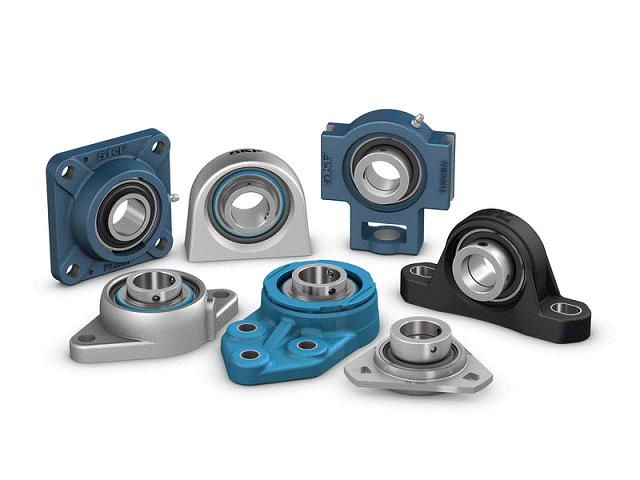

  Thương hiệu gối đỡ vòng bi nổi tiếng

  Kí hiệu của các loại gối đỡ vòng bi UCF, UCP, UCT, UCFC, UCFL, UCFB, UCPA, UKT:

  Đây là các loại gối đỡ vòng bi mà các hãng đều sản xuất. Chúng đều sử dụng vòng cầu bi bên trong vỏ gói để tạo thành một bộ gối đỡ hoàn chỉnh. Người dùng chỉ việc lắp đặt để sử dụng. Dòng gối đỡ vòng bi này có ưu điểm là rất dễ lắp đặt, giá trị sử dụng cao hơn khi so sánh với giá thành nhưng có một nhược điểm là khả năng chịu tải trọng lớn của nó rất kém.

  Kích thước gối đỡ vòng bi mini có vỏ gối bên ngoài thật nhỏ: UKP, UKFL. Lỗ trục của chúng khoảng 8mm, 10mm, 12mm, 15mm, 17mm cho tới 20mm.

  Thông số gối đỡ vòng bi khá đơn giản gồm 2 cụm ký hiệu.

  Ví dụ:  UCP 212

• UCP: quy định hình dáng bên ngoài của lớp vỏ hợp kim gang.
• 212: ký hiệu đường kính trong.
• Đường kính trục = 12×5 =60mm.

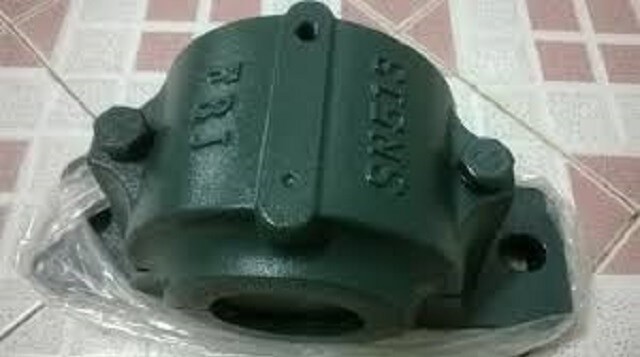

• Kí hiệu của các loại gối đỡ 2 nửa: SKF, FAG, Timken

• Loại gối đỡ vòng bi 2 nửa của SKF có các ký hiệu là: SNL, SN, SE, SNA, SNH.
• Loại gối đỡ vòng bi 2 nửa của FAG có ký hiệu là: SN, SNV, LOE, BND.
• Loại gối đỡ vòng bi 2 nửa của Timken có các ký hiệu là: FSNT, SNT, SNTD, SNTN.
